Instalacja CO schemat – podstawowe informacje i porady

Co to jest instalacja centralnego ogrzewania?

Instalacja centralnego ogrzewania (CO) odgrywa fundamentalną rolę w każdym budynku, zapewniając odpowiednie ciepło. Jej głównym zadaniem jest efektywne ogrzewanie przestrzeni, co znacząco podnosi komfort życia osób w danym lokalu. Aby stworzyć system, który działa naprawdę dobrze, niezbędna jest współpraca z doświadczonym projektantem. Taki specjalista bierze pod uwagę zarówno specyfikę budynku, jak i okoliczne warunki atmosferyczne. Starannie przemyślany projekt nie tylko gwarantuje efektywność ogrzewania, ale także zapewnia bezpieczeństwo użytkowania.

Instalacje CO mogą się różnić w zależności od zastosowanego źródła ciepła, które mogą obejmować:

• kotły gazowe,
• węglowe,
• pompy ciepła.

Ważne jest, aby system był zaprojektowany w zgodzie z aktualnymi normami efektywności energetycznej. Wykorzystanie odnawialnych źródeł energii przyczynia się nie tylko do komfortu cieplnego, ale także znacząco obniża koszty eksploatacji budynku. Na etapie planowania istotne jest uwzględnienie odpowiednich tras rur oraz dobór właściwych materiałów, co umożliwia optymalny obieg ciepłej wody w systemie. W korzystnych warunkach, centralne ogrzewanie może wspierać tworzenie zdrowego mikroklimatu, co jest niezmiernie ważne dla wszystkich mieszkańców. Rzetelne podejście do projektowania systemu CO gwarantuje jego późniejszą efektywność oraz długotrwałe użytkowanie.

Jakie są parametry i wymagania instalacji centralnego ogrzewania?

Parametry instalacji centralnego ogrzewania odgrywają kluczową rolę w zapewnieniu zarówno efektywności, jak i bezpieczeństwa systemu. Wśród nich najistotniejsze są:

• moc grzewcza, która powinna być dopasowana do specyficznych potrzeb pomieszczeń oraz ich charakterystyki cieplnej,
• temperatura robocza kotła, zazwyczaj mieszcząca się w przedziale od 60 do 80°C, mająca duży wpływ na wydajność całego systemu,
• ciśnienie robocze, które w instalacjach CO powinno wynosić minimum 1,5 bar w układach zamkniętych, a w otwartych powinno być na poziomie od 0,5 do 1,0 bar.

Również wybór rur ma kluczowe znaczenie; powinny one być wykonane z materiałów wytrzymujących wysokie temperatury i ciśnienia. Zarówno rury zasilające, jak i powrotne muszą spełniać te wymagania. Nie można zapominać o odpowiedniej armaturze, takiej jak zawory termostatyczne i czterodrożne, które znacząco wpływają na regulację obiegu wody oraz komfort cieplny mieszkańców. Dodatkowo, ważne jest spełnienie wymogów technicznych związanych z bezpieczeństwem, np. instalacja rur bezpieczeństwa i przelewowych znacznie redukuje ryzyko awarii.

Warto także zwrócić uwagę na wybór typu kotła — gazowego, olejowego, elektrycznego, dwufunkcyjnego czy jednofunkcyjnego — ponieważ każdy z nich ma swoje specyficzne wymagania i wpływa na parametry instalacji CO. Dokładne dobranie komponentów systemu to klucz do zapewnienia jego efektywnej i długoterminowej pracy.

Co należy wziąć pod uwagę podczas montażu instalacji CO?

Podczas instalacji centralnego ogrzewania (CO) istnieje kilka istotnych kwestii, które należy wziąć pod uwagę:

• właściwe podłączenia – mają duży wpływ na wydajność całego systemu,
• korozja – stosowanie materiałów takich jak stal nierdzewna oraz odpowiednio zabezpieczonych rur znacząco poprawia trwałość instalacji,
• regulacja temperatury – wykorzystanie termostatów pozwala na precyzyjne dostosowanie poziomu ciepła, co wpływa na komfort domowników,
• odpowietrzanie – instalacja rur odpowietrzających jest niezbędna, by uniknąć gromadzenia się powietrza, które mogłoby zakłócić funkcjonowanie systemu,
• typ paliwa stałego – różne urządzenia mogą wymagać szczególnych rozwiązań montażowych.

Warto również zastanowić się nad dodatkowymi systemami, jak klimatyzacja czy wentylacja, które mogą wspierać efektywność instalacji grzewczej. Pamiętajmy także, że zatrudnienie doświadczonych specjalistów ma kluczowe znaczenie, aby zredukować ryzyko błędów montażowych i zapewnić długotrwałe, efektywne działanie całego systemu.

Jakie są podstawowe schematy instalacji CO?

W zakresie instalacji centralnego ogrzewania (CO) wyróżniamy trzy główne układy:

• otwarty – charakteryzuje się otwartym naczyniem wzbiorczym, co umożliwia efektywne odprowadzanie nadmiaru wody i opiera się na naturalnej cyrkulacji,
• zamknięty – stosuje zbiornik ciśnieniowy, co znacząco poprawia efektywność i pozwala na uzyskiwanie wyższych temperatur,
• mieszany – harmonijnie łączy elementy obu typów, co zapewnia większą elastyczność podczas projektowania systemu grzewczego.

Decyzja o wyborze najbardziej odpowiedniego schematu zależy od specyfiki budynku, rodzaju kotła oraz indywidualnych preferencji użytkownika. W większych obiektach, gdzie kluczowe jest efektywne rozprowadzenie ciepła, często poleca się układ zamknięty. W takiej instalacji ciśnienie robocze wynosi zazwyczaj od 1,5 do 2,5 bar.

Każdy z wymienionych schematów ma swoje plusy i minusy:

• otwarty układ charakteryzuje się prostotą i niższymi kosztami wykonania, lecz może wymagać częstszych uzupełnień wody, co zwiększa ryzyko gromadzenia się zanieczyszczeń,
• zamknięty system gwarantuje lepszą wydajność, natomiast jego eksploatacja wymaga starannego zarządzania ciśnieniem oraz większej uwagi ze strony personelu technicznego.

Dzięki systemowi mieszanemu użytkownicy mogą czerpać korzyści z obu rozwiązań, dostosowując instalację do swoich specyficznych potrzeb.

Jakie elementy zawiera schemat podłączenia instalacji CO?

Schemat instalacji centralnego ogrzewania (CO) składa się z kluczowych komponentów, które gwarantują sprawne i bezpieczne funkcjonowanie systemu. Do najważniejszych elementów należą:

• Kocioł, który stanowi źródło ciepła, jest miejscem, gdzie dochodzi do spalania paliwa, generującego niezbędną energię,
• Pompa obiegowa to urządzenie odpowiedzialne za efektywną cyrkulację wody w instalacji, co znacząco poprawia jej wydajność,
• Rury transportują wodę grzejną zarówno do grzejników, jak i z powrotem do kotła. W skład tego systemu wchodzą zarówno rury zbiorcze, jak i rury bezpieczeństwa,
• Grzejniki, zwykle wykonane z metalu, efektywnie emitują ciepło do wnętrz pomieszczeń, zapewniając komfort termiczny,
• Zawory, w tym zawory trójdrożne i czterodrożne, regulują przepływ wody, co pomaga w utrzymaniu odpowiedniej temperatury w różnych częściach budynku,
• Naczynie wzbiorcze, które może mieć postać otwartą lub ciśnieniową, służy do kompensowania zmian objętości wody w systemie związanych z różnicami temperatury,
• Zasobnik ciepłej wody użytkowej (c.w.u.) gromadzi podgrzaną wodę, którą domownicy wykorzystują na co dzień,
• Wymiennik płytowy jest stosowany w systemach, gdzie istotna jest szybka wymiana ciepła pomiędzy różnymi obiegami,
• System sterowania automatycznie monitoruje temperaturę oraz inne parametry, co znacząco zwiększa komfort użytkowników.

Warto również, aby schemat instalacji CO zawierał elektryczny i hydrauliczny układ połączeń. Ułatwia to diagnostykę oraz ewentualną naprawę systemu. Odpowiednie opracowanie schematu oraz realizacja instalacji mają kluczowe znaczenie dla zapewnienia optymalnych warunków cieplnych i efektywności energetycznej budynku.

Co to jest układ otwarty w instalacji CO?

Układ otwarty w centralnym ogrzewaniu (CO) to system, który wykorzystuje naczynie wzbiorcze połączone z atmosferą. Tego rodzaju instalacja wymaga rur do przelewu oraz odpowietrzania, co pozwala skutecznie zarządzać nadmiarem wody i powietrza. Systemy otwarte są często preferowane w przypadku kotłów na paliwo stałe, szczególnie w miejscach, gdzie dominują rozwiązania oparte na grawitacji.

W takim układzie ciśnienie robocze zazwyczaj nie przekracza 1,0 bara, co umożliwia swobodny dostęp powietrza do naczynia wzbiorczego, minimalizując ryzyko kawitacji. Niemniej jednak, otwarty układ wiąże się również z potencjalnym zagrożeniem korozji, zwłaszcza w metalowych komponentach. Instalacje grawitacyjne, bazujące na działaniu sił grawitacyjnych, mogą być mniej efektywne niż te zamknięte.

Wśród zalet tego typu systemu można wskazać:

• prostotę montażu,
• relatywnie niskie koszty początkowe.

Mimo to, wymagają one stałego monitorowania poziomu wody i jej uzupełniania, co może być dodatkowym zadaniem dla użytkowników. Również istotne jest regularne sprawdzanie stanu naczynia wzbiorczego oraz wdrażanie odpowiednich zabezpieczeń przeciwko korozji.

Jakie są funkcje naczynia zbiorczego w systemie otwartym?

Naczynie zbiorcze w otwartym systemie centralnego ogrzewania pełni kluczową rolę w zapewnieniu efektywności całej instalacji. Jego zadaniem jest regulacja ciśnienia wody, co staje się istotne przy zmianach temperatury. W momencie, gdy temperatura wzrasta lub maleje, woda ulega rozszerzeniu lub kurczeniu. Naczynie zbiorcze kompensuje te fluktuacje, co pozwala na utrzymanie stabilnych parametrów ciśnienia. Dzięki temu system działa bardziej niezawodnie, co z kolei minimalizuje ryzyko awarii.

Dodatkowo, naczynie odgrywa ważną rolę w odpowietrzaniu instalacji, co zapobiega gromadzeniu się powietrza w rurach oraz grzejnikach. Efektem tego jest wyższa efektywność grzewcza. Aby naczynie zbiorcze mogło w pełni spełniać swoje funkcje, powinno być zainstalowane w najwyższym punkcie systemu. Takie usytuowanie zapewnia łatwy dostęp do powietrza i ogranicza ryzyko uszkodzeń spowodowanych nadmiarem wody.

Warto zwrócić uwagę, że nieodpowiednia lokalizacja naczynia może prowadzić do poważnych problemów, takich jak zatykanie systemu czy wahania ciśnienia, co może negatywnie wpłynąć na jego działanie. Dlatego projektanci systemów centralnego ogrzewania powinni szczególnie podchodzić do kwestii umiejscowienia naczynia, aby zapewnić optymalne warunki pracy oraz maksymalną efektywność całego systemu.

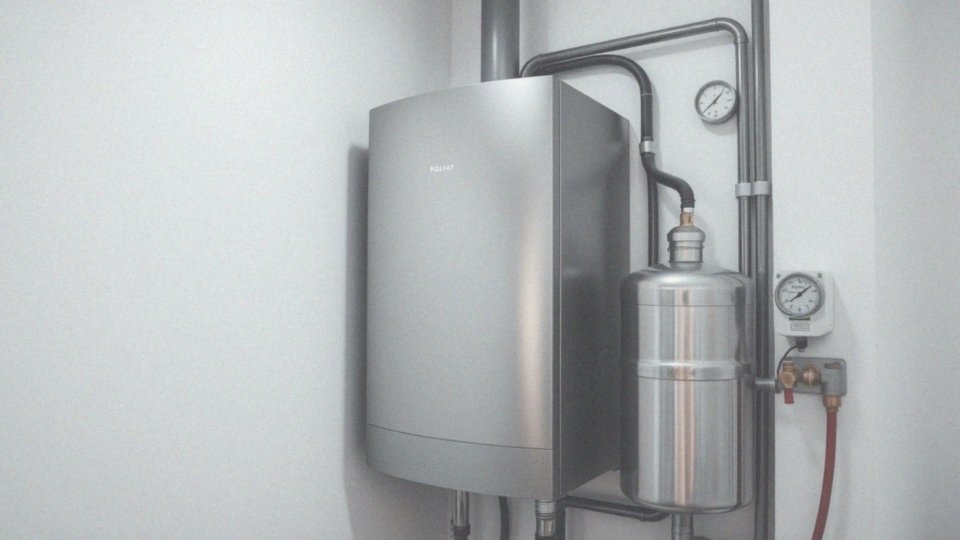

Jak działa układ zamknięty w centralnym ogrzewaniu?

Układ zamknięty w centralnym ogrzewaniu (CO) to nowoczesne podejście, które wykorzystuje zbiornik ciśnieniowy zamiast tradycyjnego naczynia wzbiorczego. Takie rozwiązanie przynosi szereg zalet:

• znaczące obniżenie ryzyka korozji, które jest częstym problemem w instalacjach otwartych,
• utrzymanie stabilnego ciśnienia wewnętrznego, co umożliwia osiąganie wyższych temperatur oraz lepszą kontrolę nad parametrami, takimi jak ciśnienie robocze czy temperatura wody,
• duża elastyczność w wyborze źródła ciepła, dzięki różnorodnym kotłom – gazowym, olejowym i elektrycznym,
• zabezpieczenie systemu przed niebezpiecznym wzrostem ciśnienia dzięki zastosowaniu zaworu bezpieczeństwa,
• optymalne ciśnienie robocze zazwyczaj wynoszące od 1,5 do 2,5 bara, sprzyjające efektywnej cyrkulacji wody.

Bez odpowiedniej regulacji mogą pojawić się problemy, takie jak kawitacja. Dlatego staranność w projektowaniu i użytkowaniu instalacji CO ma ogromne znaczenie. Dodatkowo, systemy zamknięte mają możliwość integracji z innymi technologiami, takimi jak pompy ciepła czy kolektory słoneczne. Takie połączenia przyczyniają się do wzrostu efektywności energetycznej i ekologiczności całego systemu.

Co to jest układ mieszany w instalacji CO?

Układ mieszany w systemie centralnego ogrzewania to nowoczesne rozwiązanie, które łączy najlepsze cechy obu typów instalacji – otwartych i zamkniętych. Kocioł działa w trybie otwartym, co umożliwia użycie otwartego naczynia wzbiorczego do regulacji poziomu wody, podczas gdy pozostałe elementy systemu funkcjonują w trybie zamkniętym.

Z tej metody korzysta coraz więcej osób, ponieważ pozwala ona na efektywne integrowanie różnych rodzajów kotłów, co jest istotne w kontekście dostosowania systemu do specyfiki konkretnego budynku. W sercu tego rozwiązania znajduje się wymiennik płytowy, który skutecznie wymienia ciepło pomiędzy różnymi obiegami.

Aby zapewnić bezpieczeństwo, istotny jest montaż zaworu zabezpieczenia termicznego, który chroni przed nadmiernym wzrostem temperatury oraz ciśnienia w systemie. Elastyczność tego układu sprawia, że sprawdza się on w różnych warunkach związanych z ogrzewaniem.

Na przykład, w przypadku obiektu korzystającego z alternatywnego źródła ciepła, system ten potrafi dostosować nadzór nad temperaturą i ciśnieniem, co przekłada się na komfort cieplny użytkowników. Mieszany układ ogrzewania to zatem efektywne i wszechstronne rozwiązanie, idealne do indywidualnych potrzeb i wymagań każdego budynku.

Jakie są główne różnice między różnymi typami kotłów?

Główne różnice między kotłami dotyczą rodzaju spalanych paliw, ich funkcji oraz konstrukcji. Kotły gazowe i olejowe zazwyczaj funkcjonują w zamkniętym układzie, co podnosi ich efektywność energetyczną. Z kolei kotły na paliwo stałe często wymagają systemu otwartego, aby zapewnić naturalny obieg wody.

Warto również wspomnieć o:

• kotłach jednofunkcyjnych, które posiadają zasobniki na ciepłą wodę użytkową, co znacząco zwiększa komfort ich użytkowania,
• kotłach dwufunkcyjnych, które oferują bieżące podgrzewanie wody, co czasami może skutkować ograniczeniem ich efektywności.

Oprócz tradycyjnych rozwiązań, w systemach grzewczych coraz częściej wykorzystuje się odnawialne źródła energii, takie jak kolektory słoneczne czy pompy ciepła. To podejście przyczynia się do obniżenia kosztów eksploatacji. Wybór odpowiedniego kotła okazuje się kluczowy dla efektywności całego systemu centralnego ogrzewania, dlatego warto dokładnie zastanowić się nad jego parametrami i wymaganiami.

Jakie są zalety instalacji pompowej CO?

Instalacja pompowa w systemach centralnego ogrzewania (CO) przynosi szereg korzyści, które znacząco podnoszą komfort i efektywność. Przede wszystkim, dzięki pompie obiegowej, ciepło rozchodzi się szybko i równomiernie, co eliminuje zimne strefy w budynku. To pozwala mieszkańcom cieszyć się wyższym komfortem termicznym. Wymuszony obieg ciepła skutkuje osiągnięciem wyższych temperatur w krótszym czasie, co przekłada się na oszczędność energii oraz niższe rachunki.

Kolejnym atutem tej technologii jest:

• możliwość zastosowania rur o mniejszych średnicach,
• obniżenie kosztów materiałów i montażu,
• łatwiejsza instalacja, zwłaszcza w trudno dostępnych miejscach.

Regulacja temperatury to kolejny istotny aspekt systemu pompowego, który umożliwia precyzyjne dostosowanie poziomu ciepła w różnych pokojach, spełniając tym samym rosnące oczekiwania mieszkańców względem komfortu. Stworzenie strefowego ogrzewania przyczynia się do efektywnego gospodarowania energią. System pompowy doskonale sprawdza się w różnych rodzajach ogrzewania, takich jak:

• ogrzewanie podłogowe,
• ogrzewanie ścienne.

Dzięki temu użytkownicy zyskują większą elastyczność w dostosowywaniu rozwiązania do specyfiki budynku oraz swoich potrzeb. Inwestując w taką instalację, można przejąć lepszą kontrolę nad ciepłem w domu.

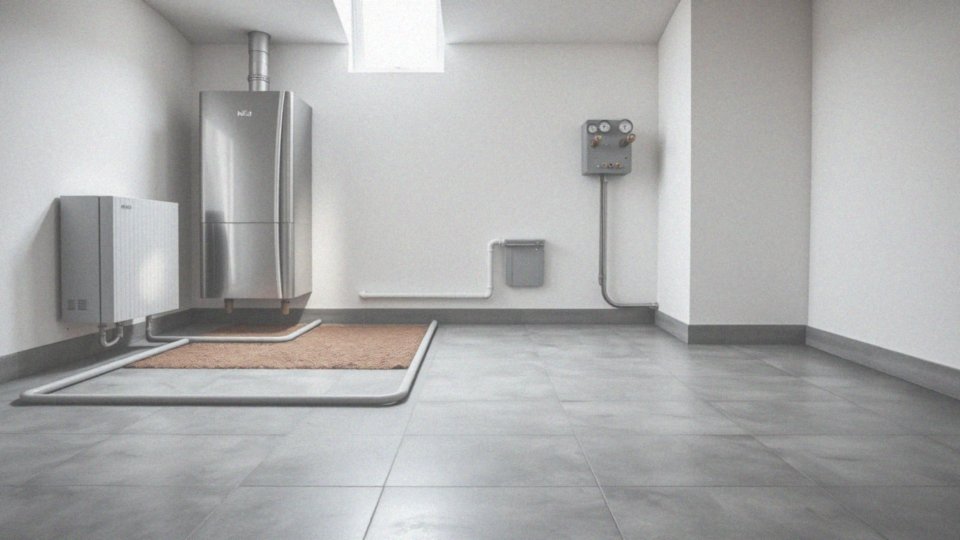

Jakie systemy współpracują z instalacją ogrzewania podłogowego?

Ogrzewanie podłogowe cieszy się rosnącą popularnością, stając się coraz częściej wybieranym rozwiązaniem w domach. To nowoczesne podejście charakteryzuje się nie tylko wysoką efektywnością, ale również niezwykłym komfortem.

Współpracuje z różnymi systemami grzewczymi, co przekłada się na oszczędności i przyjemniejsze użytkowanie. Wśród kluczowych technologii wspierających ogrzewanie podłogowe znajdują się:

• kotły kondensacyjne – wyróżniają się znakomitą efektywnością energetyczną, a ich zaletą jest umiejętność wykorzystywania ciepła odpadowego,
• pompy ciepła – działają na zasadzie przekształcania energii z otoczenia w ciepło, co znacząco obniża koszty eksploatacji,
• kolektory słoneczne – jako ekologiczne źródło ciepła maksymalizują wykorzystanie energii słonecznej, wspierając systemy ogrzewające i redukując wydatki na energię.

Dodatkową zaletą ogrzewania podłogowego jest możliwość jego personalizacji. Integracja zaworów termostatycznych pozwala na precyzyjne dostosowanie temperatury w poszczególnych pomieszczeniach. Dzięki systemom automatyki użytkownicy mogą także zdalnie zarządzać ogrzewaniem, co znacząco zwiększa komfort codziennego życia.

Połączenie ogrzewania podłogowego z tradycyjnymi grzejnikami przynosi dodatkowe korzyści w postaci optymalnego mikroklimatu w budynku. Tak kompleksowe podejście do instalacji grzewczych nie tylko zwiększa efektywność, ale również prowadzi do wyższej satysfakcji użytkowników.

Jakie korzyści przynosi stosowanie kolektorów słonecznych w instalacji c.o.?

Kolektory słoneczne w systemach centralnego ogrzewania (c.o.) oferują wiele wartościowych korzyści:

• znaczne obniżenie kosztów eksploatacji,
• zmniejszenie emisji szkodliwych substancji do atmosfery,
• efektywne ogrzewanie wody w połączeniu z zasobnikiem ciepłej wody użytkowej (c.w.u.),
• wyższa efektywność energetyczna budynku,
• mniejsze zużycie tradycyjnych paliw.

Dodatkowo, współpraca kolektorów z systemami fotowoltaicznymi przyczynia się do dalszego obniżenia wydatków na energię elektryczną. Dzięki zintegrowanym systemom sterowania możliwe jest skuteczne zarządzanie i monitoring całego układu. W obliczu coraz większych wyzwań związanych z ochroną środowiska, zalety płynące z wykorzystywania energii słonecznej są nie tylko ekonomiczne, ale także ekologiczne. Inwestowanie w kolektory słoneczne w ramach systemu c.o. to na pewno opłacalny krok, który przyniesie korzyści każdemu budynkowi.

Jak zoptymalizować obieg CO w instalacji grzewczej?

Optymalizacja obiegu ciepłej wody w instalacji grzewczej ma ogromne znaczenie dla wydajności całego systemu. Kluczowym krokiem jest zadbanie o:

• odpowiednią izolację rur, co znacznie ogranicza straty ciepła,
• regularne odpowietrzanie układu, ponieważ pozwala usunąć powietrze, które może obniżać efektywność grzewczą,
• zainstalowanie zaworów termostatycznych, co umożliwia precyzyjne dostosowanie temperatury w różnych pomieszczeniach,
• odpowiednie ustawienie pompy obiegowej; jej parametry powinny odpowiadać bieżącemu zapotrzebowaniu na ciepło w budynku,
• regulowanie temperatury wody powracającej do kotła w systemach z c.w.u.,
• montaż zaworu czterodrożnego, co pozwala lepiej kontrolować obieg wody,
• unikanie przeszkód w przepływie wody, ponieważ mogą one prowadzić do zatorów,
• regularne kontrole stanu technicznego oraz konserwacja instalacji, co pozwala na szybkie wykrywanie problemów,
• zastosowanie wymienników ciepła, które wspierają efektywność systemu grzewczego, zapewniając lepszą wymianę ciepła między różnymi obiegami.
