Co to jest przekaźnik 5 pin?
Przekaźnik 5-pinowy to niezwykle użyteczny element elektroniczny, który pełni rolę w przełączaniu obwodów elektrycznych. W jego wnętrzu znajduje się cewka, która, gdy tylko zostanie dostarczone napięcie, wytwarza pole elektromagnetyczne, przyciągając tym samym zworę. To zjawisko prowadzi do zmiany stanów styków, co czyni go nieocenionym w wielu zastosowaniach. Zwykle przekaźnik pracuje przy napięciu 12V oraz natężeniu sięgającym 40A, co sprawia, że idealnie nadaje się do małych i średnich obwodów.
Jego pięć pinów otwiera możliwości różnorodnych konfiguracji, w tym:
- SPDT (Single Pole Double Throw),
- który pozwala na przełączanie między dwoma różnymi obwodami elektrycznymi przy pomocy jednego styku.
Przykłady zastosowań obejmują kontrolę włączenia i wyłączenia obwodów w takich systemach jak automatyka domowa czy motoryzacja. Dzięki różnorodności konfiguracji styków, przekaźnik ten jest łatwy do dopasowania do wielu różnych potrzeb, co znacznie zwiększa jego funkcjonalność. Dobre zrozumienie działania przekaźnika 5-pinowego jest niezbędne do prawidłowej instalacji i wykorzystania go w projektach związanych z elektryką i elektroniką.
Jego powszechne zastosowanie w tych dziedzinach czyni go kluczowym elementem w wielu urządzeniach.
Jakie są główne cechy przekaźnika 5 pin?
Przekaźnik pięcio-pinowy charakteryzuje się wieloma interesującymi właściwościami. Przede wszystkim, pozwala na przełączanie obwodów przy użyciu prądu o niskim natężeniu. To urządzenie, dzięki swojej konfiguracji styków SPDT, umożliwia jednoczesną kontrolę dwóch różnych obwodów elektrycznych przy pomocy jednego styku.
Wbudowane styki normalnie otwarte (NO) oraz normalnie zamknięte (NC) znacznie poszerzają jego możliwości zastosowania. Typowe napięcie cewek wynosi 12V, co sprawia, że łatwo integruje się z wieloma systemami elektronicznymi.
Stykowa obciążalność, sięgająca do 40A, pozwala na zasilanie różnych obciążeń – zarówno rezystancyjnych, jak i indukcyjnych, takich jak silniki czy lampy. Stosowany do ich produkcji materiał – tlenek cyny srebra – zapewnia nie tylko długowieczność, ale i odporność na zużycie.
Dzięki swojej wszechstronności przekaźnik ten znajduje zastosowanie w:
- automatyce,
- systemach bezpieczeństwa,
- motoryzacji,
- wielu projektach elektronicznych.
Oferując efektywne rozwiązania dla szerokiego spektrum potrzeb, przekaźnik pięcio-pinowy staje się kluczowym elementem w różnych aplikacjach.
Jakie napięcie i natężenie obsługuje przekaźnik 5 pin?
Przekaźnik 5-pinowy to niezwykle wszechstronne urządzenie, które potrafi z łatwością obsługiwać różne napięcia oraz natężenia prądu. Zazwyczaj cewki tego typu pracują z napięciem wynoszącym 12V lub 24V, co czyni je popularnym wyborem w wielu zastosowaniach elektrycznych.
Warto zaznaczyć, że napięcie robocze dla przekaźników 12V może mieścić się w przedziale od 8V do 16V, co pozwala na ich wszechstronne wykorzystanie w zróżnicowanych warunkach. Jeśli chodzi o natężenie prądu, styki robocze przekaźnika zazwyczaj obsługują wartości w zakresie 30A do 40A. Natomiast przekaźniki micro 12V mogą mieć prądy znamionowe wynoszące 10 lub 25A.
Dzięki tak szerokiemu zakresowi parametrów, przekaźnik 5-pinowy sprawdza się zarówno w automatyce domowej, jak i w motoryzacji, gdzie skuteczna kontrola obciążeń elektrycznych jest niezwykle istotna.
Jakie są typy styków w przekaźniku 5 pin?
W przekaźniku 5-pinowym można znaleźć trzy kluczowe rodzaje styków:
- normalnie otwarte (NO),
- normalnie zamknięte (NC),
- styk wspólny (COM).
Styk normalnie otwarty (NO) zamyka się w momencie zasilania cewki, co umożliwia przepływ prądu. Z kolei styk normalnie zamknięty (NC) otwiera obwód, co przerywa jego działanie. Taki układ styków pozwala na elastyczne zastosowanie przekaźnika w różnych dziedzinach elektroniki. Styk wspólny (COM) stanowi połączenie między tymi dwoma typami, co ułatwia przełączanie pomiędzy różnymi obwodami.
Istnieją standardowe szerokości dla tych styków: większość ma 6,3 mm, podczas gdy niektóre użycia wymagają 4,8 mm. Wykorzystanie styku normalnie otwartego jest typowe w sytuacjach, gdy dany sprzęt powinien włączyć się po odebraniu sygnału, natomiast styk normalnie zamknięty jest preferowany, gdy trzeba uruchomić stan wyłączenia maszyny lub obwodu.
Przekaźnik 5-pinowy jest szeroko stosowany zarówno w automatyce domowej, jak i w branży motoryzacyjnej, oferując wszechstronność oraz funkcjonalność w różnorodnych systemach.
Jakie są różnice między stykiem normalnie otwartym a normalnie zamkniętym w przekaźniku?
Zrozumienie różnic między stykami normalnie otwartym (NO) a normalnie zamkniętym (NC) w pięcio-pinowych przekaźnikach ma kluczowe znaczenie dla funkcjonowania obwodów elektrycznych. Styk NO jest w stanie otwartym, gdy nie jest zasilany, przez co nie przewodzi prądu. Po dostarczeniu energii do cewki, ten styk zamyka się, umożliwiając przepływ prądu. Takie rozwiązania są powszechnie stosowane w sytuacjach, gdy urządzenia mają załączać się po odebraniu sygnału.
Natomiast styk NC działa odwrotnie — pozostaje zamknięty w momencie, gdy nie otrzymuje zasilania, co pozwala na swobodny przepływ prądu. Po aktywacji cewki, styk NC otwiera się, przerywając dopływ energii. Taka konfiguracja sprawdza się, gdy obwód powinien być aktywny w stanie spoczynku, a przez sygnał ma się wyłączać.
Dzięki tym dwóm rodzajom styków, można elastycznie dostosować przekaźnik do konkretnych wymagań systemu. Ich zastosowanie jest niezwykle praktyczne, zarówno w automatyce domowej, jak i w systemach motoryzacyjnych. Rozumienie tych różnic pozwala na skuteczniejsze projektowanie obwodów, co przekłada się na ich wydajność i niezawodność.
Jak podłączyć przekaźnik 5 pin w systemie elektrycznym?

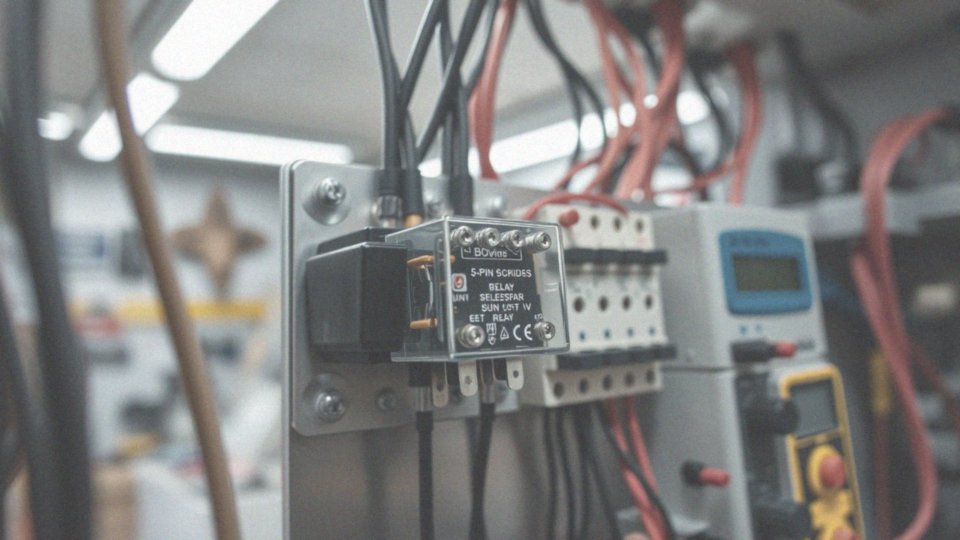

Aby prawidłowo zainstalować 5-pinowy przekaźnik w układzie elektrycznym, należy na początku rozpoznać poszczególne piny. Oznaczenia są następujące:
- piny 85 i 86 – przeznaczone do zasilania cewki,
- pin 30 – wspólny styk (COM),
- pin 87 – styk normalnie otwarty (NO),
- pin 87A – styk normalnie zamknięty (NC).
Kolejny etap to podłączenie, które zależy od ustawienia styków. Rozpoczynamy od podłączenia napięcia, które zazwyczaj wynosi 12V, do styków 85 i 86. Przy tym pin 85 musi prowadzić do dodatniego zasilania, podczas gdy pin 86 łączy się z masą obwodu. Po zasileniu cewki przekaźnik zmienia pozycje styków w zależności od ich konfiguracji.
Następnie przystępujemy do podłączenia obciążenia elektrycznego, gdzie styk COM łączymy z jednym z elementów obciążenia, a drugi element kierujemy na pin NO lub NC, w zależności od wymaganego działania układu. Kluczowe jest także, by upewnić się, że wartości obciążenia nie przekraczają specyfikacji prądowej przekaźnika, która zazwyczaj wynosi między 30A a 40A dla większości modeli.
Po zakończeniu wszystkich podłączeń zaleca się przetestowanie obwodu. Weryfikacja poprawności działania jest niezbędna, aby upewnić się, że system działa sprawnie. Przesyłanie sygnału sterującego do cewki umożliwia prawidłowe funkcjonowanie różnych układów. Dzięki temu przekaźnik pełni rolę wszechstronnego elementu w wielu aplikacjach elektrycznych.
Gdzie można zastosować przekaźnik 5 pin?
Przekaźnik pięcionowy to niezwykle wszechstronny komponent, który znajduje szerokie zastosowanie w różnych dziedzinach. W świecie motoryzacji odgrywa istotną rolę w kontroli systemów:
- oświetleniowych,
- wentylatorów chłodnicy,
- pomp paliwa,
- podnośników szyb.
Z kolei w automatyce domowej ten typ przekaźników wpływa na zarządzanie:
- oświetleniem,
- klimatyzacją,
- systemami nawadniania,
co pozwala na oszczędne gospodarowanie energią. W przemyśle przekaźniki pięcionowe są kluczowe dla:
- elektrycznych systemów sterowania silnikami,
- systemów bezpieczeństwa,
- które czuwają nad różnymi procesami produkcyjnymi.
Nie tylko profesjonaliści korzystają z tych urządzeń – pasjonaci robotyki również chętnie je wykorzystują w swoich projektach. Na przykład, w sytuacjach awaryjnych przekaźniki te mają zdolność do automatycznego przełączania źródła zasilania, co jest niezwykle przydatne. Dodatkowo, w zastosowaniach audio, przekaźniki te pełnią funkcję:
- przełączania sygnałów,
- zasilania systemów dźwiękowych,
co przekłada się na wyższą jakość dźwięku oraz efektywność urządzeń. Dzięki swojej wszechstronności, przekaźnik pięcionowy udowadnia, jaką istotną rolę odgrywa w wielu branżach.
Czy przekaźnik 5 pin ma zastosowanie w motoryzacji?
Przekaźnik 5 pin jest istotnym komponentem w branży motoryzacyjnej, pełniącym rolę zarządcy wielu systemów w pojazdach. Umożliwia on kontrolowanie różnorodnych funkcji oświetleniowych, w tym:
- świateł mijania,
- świateł drogowych,
- świateł dziennych.
To znacząco zwiększa bezpieczeństwo na drodze. Jego działanie przyczynia się do poprawy widoczności w niekorzystnych warunkach atmosferycznych. Co więcej, przekaźnik ten wspiera również:
- wentylatory chłodnicy, co jest kluczowe dla utrzymania silnika w odpowiedniej temperaturze,
- efektywne działanie pompy paliwa, co jest niezbędne do bezproblemowego funkcjonowania układów zasilania,
- kontrolowanie klaksonu oraz podnośników szyb, co sprawia, że przekaźnik 5 pin znacząco upraszcza codzienne korzystanie z samochodu.
W systemach zapłonowych zapewnia stabilne zasilanie, co z kolei zwiększa niezawodność uruchamiania silnika. Ponadto znajduje zastosowanie w instalacjach LPG, gdzie odpowiada za kontrolę zasilania gazowego. W układach bezpieczeństwa, takich jak:
- alarmy immobilizera,
- systemy ABS,
- systemy ESP,
jego rola jest nieoceniona, ponieważ przyczynia się do zapewnienia prawidłowego funkcjonowania pojazdu. Wszechstronność oraz łatwość w integrowaniu z różnymi systemami elektrycznymi czynią przekaźnik 5 pin nieocenionym elementem w motoryzacji.
Jakie są zastosowania przekaźnika samochodowego?
Przekaźnik samochodowy 5-pinowy ma szereg praktycznych zastosowań w branży motoryzacyjnej, znacząco podnosząc funkcjonalność samochodów. Jego podstawową rolą jest zarządzanie obwodami, które potrzebują większego natężenia prądu, wykorzystując jednocześnie sygnały niskonapięciowe. Te ważne urządzenia wpływają na wiele systemów w pojazdach.
Na przykład, przekaźniki są odpowiedzialne za:
- kontrolowanie różnych rodzajów oświetlenia, takich jak światła mijania, drogowe czy dzienne,
- regulację wentylatorów chłodnicy, które uruchamiają się, gdy silnik osiąga wysoką temperaturę,
- współpracę z pompami paliwa, które są kluczowe dla osiągów samochodu,
- kontrolę systemów klimatyzacji oraz grzewczych, gdzie zarządzają wentylatorami i sprężarkami,
- dostosowanie układów elektronicznych, w tym działanie podnośników szyb i klaksonów,
- odgrywanie kluczowej roli w systemach alarmowych i immobilizerach, co zwiększa ochronę przed kradzieżą.
Dzięki swoim różnorodnym zastosowaniom oraz łatwej integracji z innymi systemami, przekaźnik 5-pinowy stanowi niezastąpiony element w zapewnieniu właściwego działania każdego pojazdu.
Jakie są różnice między przekaźnikiem 5 pin a innymi typami przekaźników?

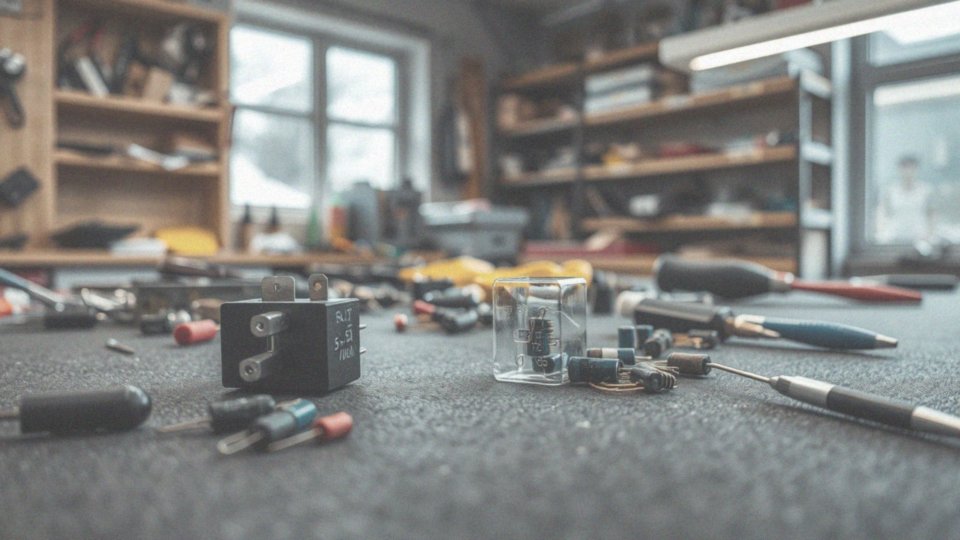

Przekaźnik 5-pinowy wyróżnia się na tle innych modeli przede wszystkim swoją nietypową konfiguracją styków oraz ich funkcjonalnością. Dysponuje:
- stykiem normalnie otwartym (NO),
- normalnie zamkniętym (NC),
- stykiem wspólnym (COM).
Ta wszechstronna budowa umożliwia elastyczne przełączanie obwodów, co znacznie poszerza jego zastosowanie. W przeciwieństwie do czteropinowych odpowiedników, które oferują ograniczone możliwości, przekaźnik 5-pinowy jednocześnie wykorzystuje styki NO i NC. Dlatego jest bardziej uniwersalny w obszarze automatyzacji i motoryzacji. Co więcej, modele te mogą pracować przy różnych napięciach, takich jak 12V czy 24V, co dodatkowo podnosi ich funkcjonalność.
Parametry robocze przekaźników 5-pinowych mogą się różnić, co ma kluczowe znaczenie dla ich aplikacji w różnych systemach. To sprawia, że są one szczególnie użyteczne w bardziej złożonych projektach, gdzie elastyczność w przełączaniu styków jest niezbędna. Dzięki tym właściwościom, przekaźniki 5-pinowe są idealnym rozwiązaniem dla szerokiego spektrum urządzeń – od prostych systemów po bardziej zaawansowane aplikacje w dziedzinie automatyzacji przemysłowej oraz motoryzacyjnej.
Jakie są techniczne parametry przekaźnika uniwersalnego 5 pin 12V 40A?

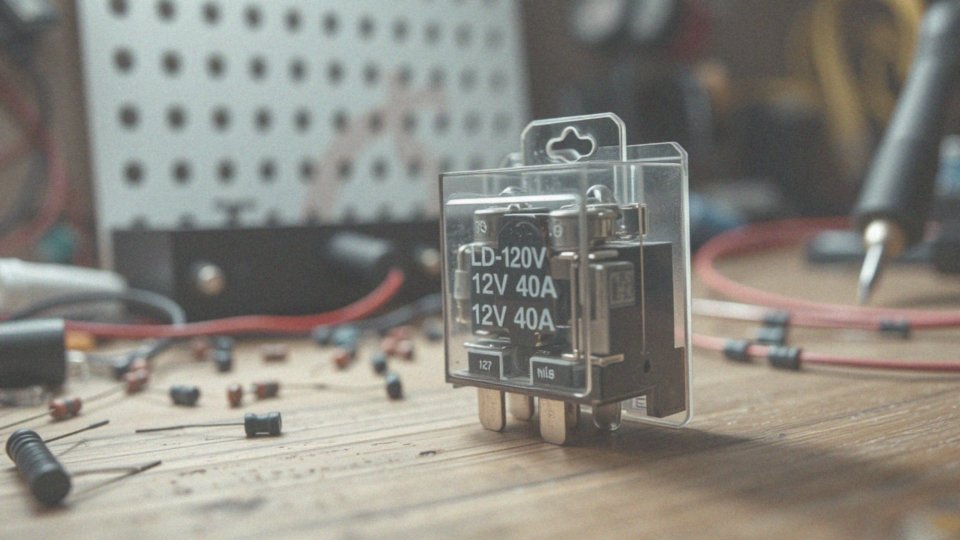

Przekaźnik uniwersalny 5 pin 12V 40A to urządzenie o kluczowych parametrach technicznych, które definiują jego zdolności do pracy z różnorodnymi obciążeniami. Jego cewka działa przy napięciu 12V, co czyni go doskonałym wyborem do aplikacji zasilanych z tego źródła.
Dopuszczalne maksymalne natężenie prądu dla obciążeń o charakterze rezystancyjnym wynosi aż 40A. Niemniej jednak, w przypadku obciążeń indukcyjnych, na przykład w przypadku silników, ta wartość zazwyczaj spada do 30A.
Urządzenie charakteryzuje się stykami SPDT (Single Pole Double Throw), co umożliwia przełączanie pomiędzy dwiema różnymi ścieżkami obwodu. Rezystancja cewki oscyluje w okolicach 80 Ohm, co wpływa na jego wydajność.
Przekaźnik jest przystosowany do pracy w szerokim zakresie temperatur, co sprawia, że bezproblemowo funkcjonuje w zmiennych warunkach otoczenia. Dodatkowo, materiały użyte do produkcji styków, zazwyczaj tlenek cyny srebra (AgSnO2), gwarantują jego długowieczność oraz odporność na zużycie.
Urządzenie posiada napięcie robocze mieszczące się w przedziale 8–16V oraz nominalny prąd 30A podczas pracy ciągłej. Dzięki swoim wyjątkowym właściwościom, przekaźnik ten znajduje szerokie zastosowanie w obszarze automatyki domowej oraz motoryzacji, gdzie skutecznie kontroluje różne obciążenia, takie jak oświetlenie czy silniki.
Jakie są dodatkowe funkcje przekaźnika 5 pin w systemach automatyki domowej?
Dodatkowe funkcje przekaźnika 5-pinowego w automatyce domowej są naprawdę różnorodne i oferują wiele zalet. Dzięki zdalnemu zarządzaniu oświetleniem, użytkownicy mogą łatwo włączać i wyłączać światła z dowolnego miejsca, korzystając z aplikacji mobilnych lub pilotów.
- Automatyczne sterowanie nawadnianiem: Współpracując z czujnikami wilgotności, podlewanie roślin odbywa się tylko wtedy, gdy jest to rzeczywiście potrzebne, co znacząco przyczynia się do oszczędności wody.
- Bezpieczeństwo: Integracja przekaźnika 5-pin z systemami alarmowymi pozwala na włączanie alarmów w sytuacjach wykrycia nieautoryzowanego dostępu czy pożaru, co zwiększa poczucie bezpieczeństwa domowników.
- Automatyka bram garażowych i rolet: Może być obsługiwana poprzez aplikacje lub piloty, co znacznie zwiększa komfort codziennego użytkowania.
- Regulacja temperatury: Wspiera efektywne zarządzanie energią, integrując się z systemami grzewczymi i klimatyzacyjnymi.
- Kontrola sprzętu AGD: Takiego jak pralki czy zmywarki, pozwalając na dostosowanie ich działania do indywidualnych potrzeb domowników.
Te wszystkie funkcjonalności sprawiają, że przekaźnik 5-pin to istotny element nowoczesnej automatyki domowej.
Jakie są możliwości zakupu przekaźnika 5 pin?
Zakup 5-pinowego przekaźnika to proces, który oferuje wiele możliwości, pomagających w dokonaniu najlepszego wyboru. Tego typu urządzenia można łatwo znaleźć zarówno w sklepach z elektroniką, jak i motoryzacyjnych, a także na różnych platformach e-commerce. W sieci dostępne są różnorodne modele charakteryzujące się odmiennymi specyfikacjami, przedziałami cenowymi oraz funkcjami.
Na przykład, przekaźnik TYP 561 12V 40A można z łatwością zamówić online. Oprócz standardowych opcji, istnieją także:
- modele szczelne,
- modele wzbogacone o dodatkowe elementy, jak diody LED,
- przekaźniki z przewodami, co znacznie ułatwia montaż oraz integrację z istniejącymi systemami elektrycznymi.
Warto również skorzystać z doświadczenia ekspertów w sklepach stacjonarnych, którzy mogą pomóc w doborze odpowiedniego przekaźnika do konkretnego zastosowania, zarówno w motoryzacji, jak i automatyce domowej czy różnych projektach elektronicznych. Na platformach e-commerce możliwe jest łatwe porównanie cen oraz recenzji użytkowników, co stanowi cenną pomoc w podejmowaniu decyzji zakupowych. Przy planowaniu zakupu warto zwrócić uwagę na warunki gwarancji oraz zasady zwrotu, co dodatkowo podnosi bezpieczeństwo zakupu, zwłaszcza w przypadku, gdy produkt nie spełnia oczekiwań.
