Co to jest przekaźnik bistabilny i jak go podłączyć?
Przekaźnik bistabilny odgrywa kluczową rolę w systemach automatyki domowej, oferując dwa stabilne stany. Jego działanie opiera się na zmianie stanu w momencie naciśnięcia przycisku monostabilnego, impulsowego lub dzwonkowego. Taka funkcjonalność umożliwia skuteczne i komfortowe zarządzanie elektrycznością w domach.
Zwykle montuje się te przekaźniki na szynie o szerokości 35 mm lub w puszkach elektrycznych, co sprawia, że są idealne do tradycyjnych instalacji elektrycznych. Przed przystąpieniem do podłączania przekaźnika, istotne jest rozpoznanie zacisków cewki oraz wyjściowych. Typowy schemat podłączenia powinien przewidywać przynajmniej:
- dwa zaciski do zasilania,
- zaciski do przycisków sterujących.
Gdy zasilanie jest aktywne, przekaźnik zmienia swój stan, umożliwiając zarządzanie różnymi urządzeniami elektrycznymi. Kluczowe jest, aby w trakcie podłączania zachować zasady bezpieczeństwa oraz upewnić się, że napięcie zasilania jest zgodne z wymaganiami przekaźnika.
Do ułatwienia prawidłowego podłączenia, warto zastosować kolorowe kable:
- czarny dla fazy zasilającej,
- niebieski dla neutralnego,
- zielony dla uziemienia.
Dzięki temu można stworzyć jasny i zrozumiały schemat, który ułatwi wykonanie wszystkich połączeń. Różnorodność dostępnych przycisków dzwonkowych pozwala na wygodne korzystanie z wielu punktów sterujących w jednym obwodzie, co czyni przekaźnik bistabilny niezwykle funkcjonalnym elementem w nowoczesnej automatyce domowej.
Jakie elementy są potrzebne do podłączenia przekaźnika w instalacji elektrycznej?
Aby prawidłowo podłączyć przekaźnik w instalacji elektrycznej, potrzebujesz kilku kluczowych składników:
- przekaźnika bistabilnego, który pozwala na efektywne przełączanie stanów,
- odpowiednich kabli – grubsze kable do zasilania oraz cieńsze do połączeń z przyciskami,
- izolacji kabli odpowiadającej wymaganemu napięciu, co zapewni odpowiednie bezpieczeństwo,
- źródła zasilania oraz odbiornika, którym może być na przykład źródło światła sterowane przez przekaźnik,
- przycisków – monostabilnych, impulsowych lub dzwonkowych, które aktywują przekaźnik,
- złączek lub konektorów, które ułatwiają nawiązywanie połączeń,
- puszki elektrycznej lub szyny DIN (TH35) do stabilnego umocowania przekaźnika,
- podstawowych narzędzi, takich jak wkrętak i kombinerki, które przyspieszają montaż oraz zwiększają bezpieczeństwo całej instalacji.
Odpowiednie zaplanowanie i selekcja elementów to klucz do sprawnej i bezpiecznej realizacji przekaźników w systemach elektrycznych w Twoim domu.
Jakie napięcia zasilania można wykorzystać do podłączenia przekaźników?
Przekaźniki występują w różnych wariantach napięcia, co czyni je elastycznymi i wszechstronnymi w zastosowaniach w różnych instalacjach. Najpopularniejsze napięcia zasilania obejmują:
- 12 V DC,
- 24 V DC,
- 230 V AC.
Niskonapięciowe przekaźniki, takie jak te o parametrach 12 V czy 24 V, znajdują szerokie zastosowanie w automatyce domowej oraz motoryzacji, na przykład jako przekaźniki stosowane w samochodach. W standardowych instalacjach elektrycznych, np. w budynkach mieszkalnych i biurowych, przeważnie wykorzystuje się przekaźniki o napięciu 230 V AC, które efektywnie radzą sobie z wysokimi obciążeniami.
Przy wyborze odpowiedniego napięcia zasilania kluczowe jest uwzględnienie specyfikacji technicznych urządzeń, które będą współdziałać z przekaźnikami, a także przestrzeganie zasad bezpieczeństwa. Na przykład, przekaźnik bistabilny BR-10 działa przy napięciu 230 V AC z tolerancją od +10% do -15%, co czyni go doskonałym rozwiązaniem dla zaawansowanych systemów automatyki domowej.

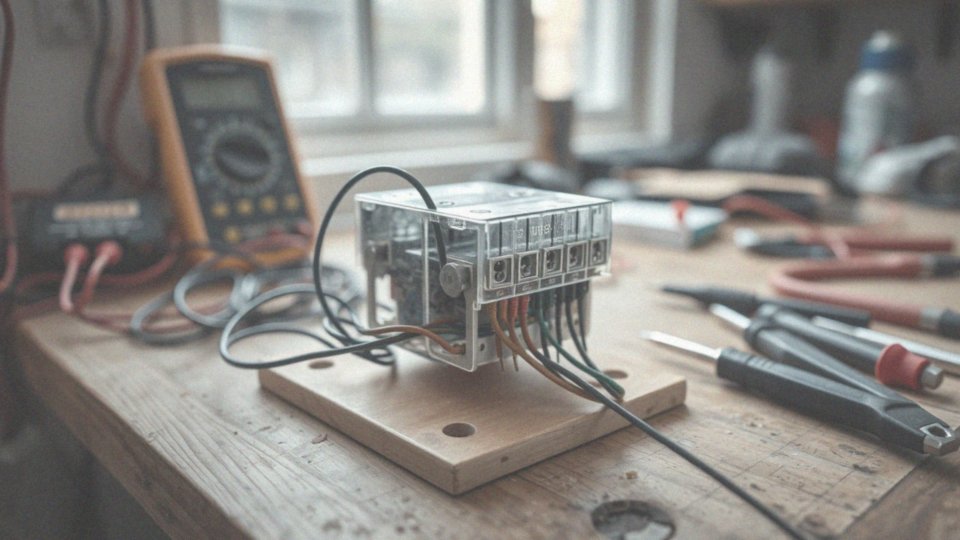

Gdzie podłączyć przewody zasilające w przekaźniku?
Aby właściwie podłączyć zasilanie w przekaźniku, ważne jest zwrócenie uwagi na odpowiednie zaciski. W przypadku przekaźników pracujących na napięciu stałym (DC) przewody powinny być podłączone do oznaczonych literami:
- N (neutralny),
- L (fazowy).
Zacisk L jest przeznaczony dla przewodu fazowego, z kolei N służy do podłączenia przewodu neutralnego. Gdy mowa o przekaźnikach stosowanych w pojazdach, kluczowe jest zaznajomienie się z oznaczeniami zacisków. Zacisk 30 odpowiada za stałe zasilanie, natomiast zaciski 85 i 86 to miejsca podłączenia cewki – przy czym jeden z nich pełni rolę masy, a drugi dostarcza energię do cewki. Wyjścia zacisków 87 oraz 87a można wykorzystać w różnorodnych zastosowaniach. Podczas podłączania przekaźnika istotne jest dokładne zapoznanie się z dokumentacją lub schematem zamieszczonym na obudowie urządzenia, co pozwala zredukować ryzyko błędów i zapewnić prawidłowe funkcjonowanie układu.
Ważne jest również, aby użytkownik zweryfikował maksymalny prąd oraz rodzaj napięcia, jakie potrzebuje dany przekaźnik, co ma kluczowe znaczenie dla bezpieczeństwa całej instalacji.
Jakie są zaciski cewki przekaźnika i do czego służą?
Zaciski cewki przekaźnika odgrywają kluczową rolę w podłączeniu napięcia sterującego, które jest niezbędne do aktywacji samego przekaźnika. W przypadku przekaźników używanych w samochodach zazwyczaj spotykamy oznaczenia:
- 85 dla masy,
- 86 dla dodatniego przewodu cewki.
Kiedy tylko dostarczymy napięcie do cewki, wytwarza się wokół niej pole magnetyczne. To pole przyciąga styki przekaźnika, powodując ich przejście z pozycji otwartej do zamkniętej. Dzięki temu uzyskujemy możliwość sterowania elektronicznym obwodem. Cewka jest odpowiedzialna za włączenie przekaźnika, dlatego jej poprawne podłączenie do zasilania jest niezwykle ważne dla sprawnego działania całego systemu.
Na przykład, wysłanie sygnału do cewki inicjuje generowanie sygnału wyjściowego, który może aktywować różnorodne urządzenia elektryczne, takie jak:
- światła w samochodzie,
- różne sprzęty domowe.
Jeśli zaciski cewki są wykorzystane w odpowiedni sposób, zapewniamy sobie niezawodność przekaźników. To odnosi się zarówno do zastosowań w motoryzacji, jak i w automatyce domowej, co w efekcie gwarantuje skuteczne działanie wielu urządzeń.
Jakie kolory kabli są używane w schemacie podłączenia przekaźnika?
Kolory kabli w schematach połączeń przekaźników odgrywają fundamentalną rolę w ich działaniu. Zazwyczaj czarny przewód jest odpowiedzialny za masę cewki, co oznacza, że powinien być połączony z uziemieniem. Z kolei biały kabel to dodatni przewód, który dostarcza niezbędne napięcie. W przypadku przewodów zasilających, przewód fazowy zazwyczaj jest oznaczony kolorem brązowym, a niebieski przewód pełni funkcję neutralną.
W gnieździe przekaźnika 5PIN spotykamy zwykle kolory:
- czerwony (wyjście),
- czarny (masa),
- żółty (sygnał),
- biały (plus),
- niebieski (neutralny).
Ten system kodowania ułatwia identyfikację funkcji poszczególnych przewodów, co z kolei upraszcza ich podłączenie w instalacjach elektrycznych. Należy jednak pamiętać, że oznaczenia kabli mogą się różnić w zależności od producenta i specyfikacji danego urządzenia. Dlatego zawsze warto zapoznać się z dokumentacją techniczną lub szczegółowym schematem przed przystąpieniem do prac. Odpowiednie podłączenie kabli zgodnie z ustalonymi kolorami sprzyja lepszej organizacji instalacji, a także zwiększa jej bezpieczeństwo i funkcjonalność.

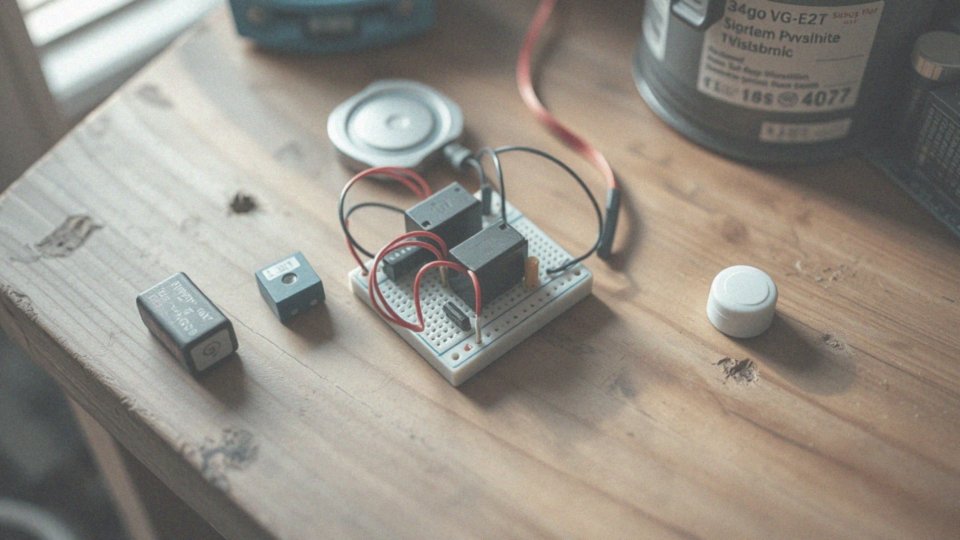

Jak działa schemat podłączenia przekaźnika?
Schemat podłączenia przekaźnika odgrywa kluczową rolę w każdej instalacji elektrycznej, ukierunkowując, jak odpowiednio łączyć ten element z innymi komponentami, takimi jak:
- przyciski,
- źródło zasilania,
- obciążenia.
Prawidłowo wykonane rysunki wskazują, które zaciski są potrzebne, w tym styk zwierny NO (normalnie otwarty) oraz styk rozwierny NC (normalnie zamknięty). W standardowej konfiguracji przewody zasilające łączone są z końcówkami oznaczonymi literami:
- N (neutralny),
- L (fazowy).
Elementy sterujące, w tym przyciski impulsowe, stanowią integralną część schematu, gdyż służą do aktywacji przekaźnika, co zaś umożliwia włączenie bądź wyłączenie podłączonych urządzeń. Zrozumienie tego schematu jest niezbędne dla zapewnienia efektywności obwodu oraz dbałości o bezpieczeństwo całego systemu. Niewłaściwe połączenie przewodów lub ich niezgodność z rysunkiem mogą prowadzić do uszkodzenia przekaźnika, a w najgorszym przypadku stwarzać zagrożenie pożarowe. Dlatego warto stosować kolorowe przewody, które ułatwiają identyfikację połączeń. Na przykład, czarny przewód może pełnić funkcję fazy zasilającej, a niebieski jest przewodem neutralnym. Dzięki odpowiednim zaciskom i kolorom kabli montaż staje się prostszy, a bezpieczeństwo instalacji znacząco wzrasta.
Jakie są istotne zasady bezpieczeństwa przy podłączaniu przekaźnika?
Bezpieczeństwo podczas podłączania przekaźnika jest niezwykle istotne. Zanim przystąpisz do pracy, pamiętaj, aby zawsze odłączyć zasilanie. Stosowanie izolowanych narzędzi jest kluczowe, ponieważ znacznie ogranicza ryzyko porażenia prądem. Ważne jest też, aby:
- sprawdzić, czy wszystkie połączenia są solidne i dobrze zaizolowane, co pomoże w uniknięciu zwarcia,
- upewnić się, że wybierany przekaźnik spełnia specyfikacje wymagane przez Twoje zastosowanie,
- zwrócić szczególną uwagę na parametry napięcia i natężenia prądu, co pozwoli na poprawne skonstruowanie obwodu elektrycznego,
- unikać pracy w miejscach o wysokiej wilgotności, gdyż może to stanowić potencjalne zagrożenie,
- pamiętać o minimum poziomie ochrony IP, na przykład IP20, który chroni jedynie przed ciałami stałymi większymi od 12 mm.
Każdy element instalacji i zabezpieczeń powinien być zgodny z obowiązującymi normami prawnymi, aby zapewnić zarówno bezpieczeństwo, jak i efektywność działania. Instalacje elektryczne muszą mieć odpowiednio dostosowane parametry, a ich wykonanie warto powierzyć wykwalifikowanym osobom z odpowiednimi uprawnieniami. Tylko w ten sposób możesz mieć pewność, że przekaźnik będzie działał skutecznie, a cały system stanie się bardziej niezawodny.
W jaki sposób przekaźnik asystuje w automatyce domowej?
Przekaźnik to istotny komponent w systemach automatyki domowej, który znacząco ułatwia zdalne i grupowe zarządzanie różnorodnymi urządzeniami. Dzięki niemu można sprawnie kontrolować:
- oświetlenie,
- ogrzewanie,
- wentylację.
Ten element przetwarza sygnały niskonapięciowe, co pozwala na bezpieczne sterowanie większymi obciążeniami bezpośrednio za pomocą przycisków, co zdecydowanie podnosi komfort użytkowania. W kontekście automatyki domowej szczególną popularnością cieszy się przekaźnik bistabilny. Jego zaawansowane możliwości pozwalają na uruchamianie urządzeń elektrycznych z wielu przycisków, co staje się niezwykle pomocne, zwłaszcza w rozbudowanych instalacjach. Dzięki tym funkcjom można tworzyć inteligentne scenariusze, co usprawnia zarządzanie codziennymi obowiązkami w domu.
Przykładowo, można zautomatyzować włączenie świateł w różnych pomieszczeniach, co nie tylko poprawia komfort, ale także przyczynia się do oszczędności energii. Przekaźniki odgrywają również istotną rolę w systemach alarmowych, umożliwiając integrację z różnorodnymi sensorami i detektorami. To pozwala na zdalne monitorowanie stanu urządzeń oraz na otrzymywanie powiadomień w razie niepożądanych zdarzeń.
Taki sposób zarządzania sprzętem elektrycznym staje się prostszy i bardziej intuicyjny, co zwiększa bezpieczeństwo oraz ogólny komfort życia użytkowników. Przy właściwym podłączeniu i konfiguracji, przekaźnik staje się niezastąpionym elementem nowoczesnych systemów automatyki domowej, podnosząc efektywność i wygodę codziennego użytku.
